>產品介紹

T30自鉆式中空錨桿指桿體外徑為30mm的自進式錨桿，搭配外徑51mm、76mm鉆頭即可鉆進泥巖、中硬巖、混合填土、破碎地層、帶有卵石、碎石的復雜地層。常用的自鉆式中空錨桿規格參數、成孔和力值效果均優于其他筋材，可滿足大部分工程需要，使用范圍廣。T30自鉆式中空錨桿可用于微型樁、邊坡支護、隧道及地下工程支護，無需套管鉆進、無需分段注漿、施工步驟少、工作效率高。

T30自鉆式中空錨桿施工工藝：

準備鉆機和材料→安裝錨桿鉆頭→連接錨桿到鉆機、注漿泵→鉆進→沖洗孔→接長錨桿→鉆進→鉆進與注漿完成→安裝墊板螺母

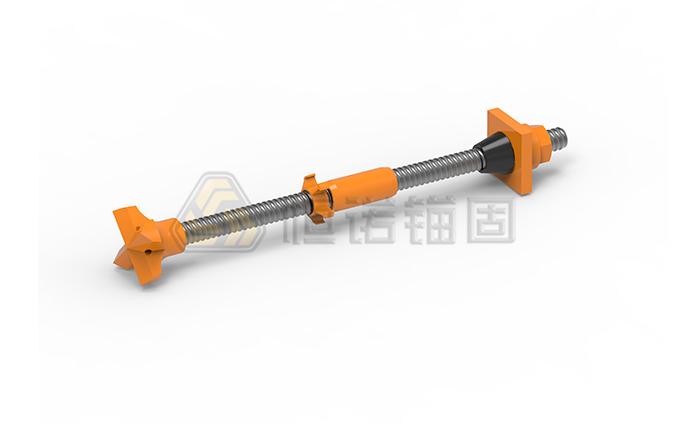

產品結構

>產品參數

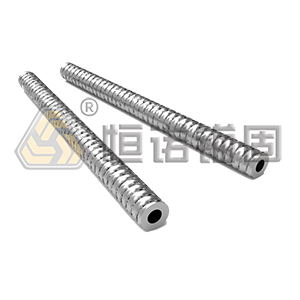

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	延伸率( % )	備注
	HST30S	320	260	12	可根據客戶需要加工成左旋或右旋螺紋

鉆頭

圖例	類別	型號	外徑( mm )	適合地質條件

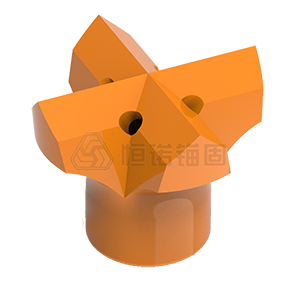

	十字全鋼鉆頭	HST30/51	51	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖
		HST30/76	76

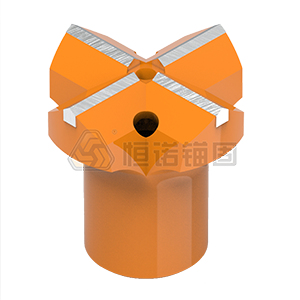

	十字合金鉆頭	HST30/51	51	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土

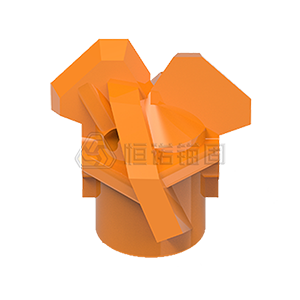

	泥鉆頭	HST30/76	76	粘土、軟土、沙土、礫石，混合填土

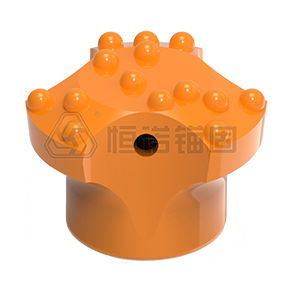

	球齒全鋼鉆頭	HST30/51	51	破碎地層、軟砂巖、石灰?guī)r、礫石、軟巖層

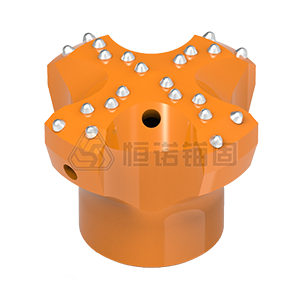

	球齒合金鉆頭	HST30/51	51	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等

螺母

圖例	類別	型號	對邊( mm )	長度( mm )	備注
	六方螺母	HET30-L35	46	35	與適配中空錨桿體達到等強
		HST30-L35	46	35

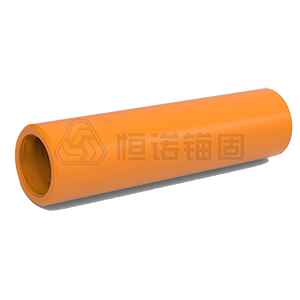

連接套

圖例	型號	外徑( mm )	長度( mm )	備注
	HET30-L105	38	105	與適配中空錨桿體達到等強

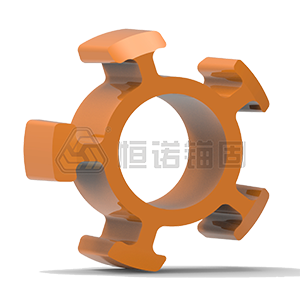

居中器

圖例	型號	外徑( mm )	長度( mm )
	HET30/70	70	35
	HET30/88	88	35

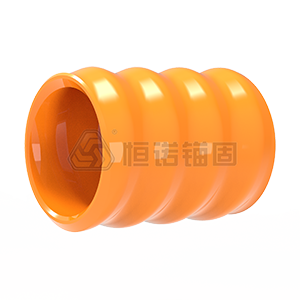

鉆頭適配器

圖例	型號	適配桿體	適配鉆頭	備注
	SST30/T40	T30	T40	可實現中空錨桿體與較大螺紋直徑的鉆頭連接
	SST30/R51	T30	R51

其他相關配件

楔形體	旋轉注漿適配器	氣腿鑿巖機用釬尾套	液壓鑿巖機用釬尾套	潛孔沖擊錘用釬

>產品優勢

T30自鉆式中空錨固系統相較于跟管鉆進的優勢

1、施工工藝：跟管鉆進采用先打孔，拔出鉆桿后再放筋材的施工工藝，自鉆式錨桿采用一次鉆進注漿的施工工藝，施工步驟更少，施工效率更高。

2、材料性能：跟管鉆進的筋材一般為熱軋帶肋鋼筋、精軋螺紋鋼筋或鋼絞線，直徑尺寸在8-63.5mm左右，抗拉力在94.3-4212kN左右，自鉆式中空錨桿的直徑范圍在25-200mm左右，抗拉力在200-14000kN左右。

3、人工成本：跟管鉆進施工中壓入鉆具、鉆進成孔、拔套管等步驟，所需工人多、成本高。T30自鉆式中空錨桿施工時一次鉆進、注漿、錨固完成，所需人員少，三人即可，人工成本低。

4、環境影響：跟管鉆進施工場地所需面積大，不利于其他施工工作的開展，施工過程中灰塵大，對環境污染嚴重。T30自鉆式中空錨桿施工過程中對地層的擾動小，對周圍環境影響小，幾乎不產生任何污染。

>應用領域

T30自鉆式中空錨桿多在邊坡支護工程、隧道及地下工程中使用，在地基與基礎工程中多作為土釘、微型樁使用。

地基與基礎工程項目應用案例

• 項目應用案例畫冊下載

邊坡工程項目應用案例

• 項目應用案例畫冊下載

隧道及地下工程項目應用案例

• 項目應用案例畫冊下載
